甲烷水蒸气重整制氢系统

Description

产品简介

▔▔▔▔

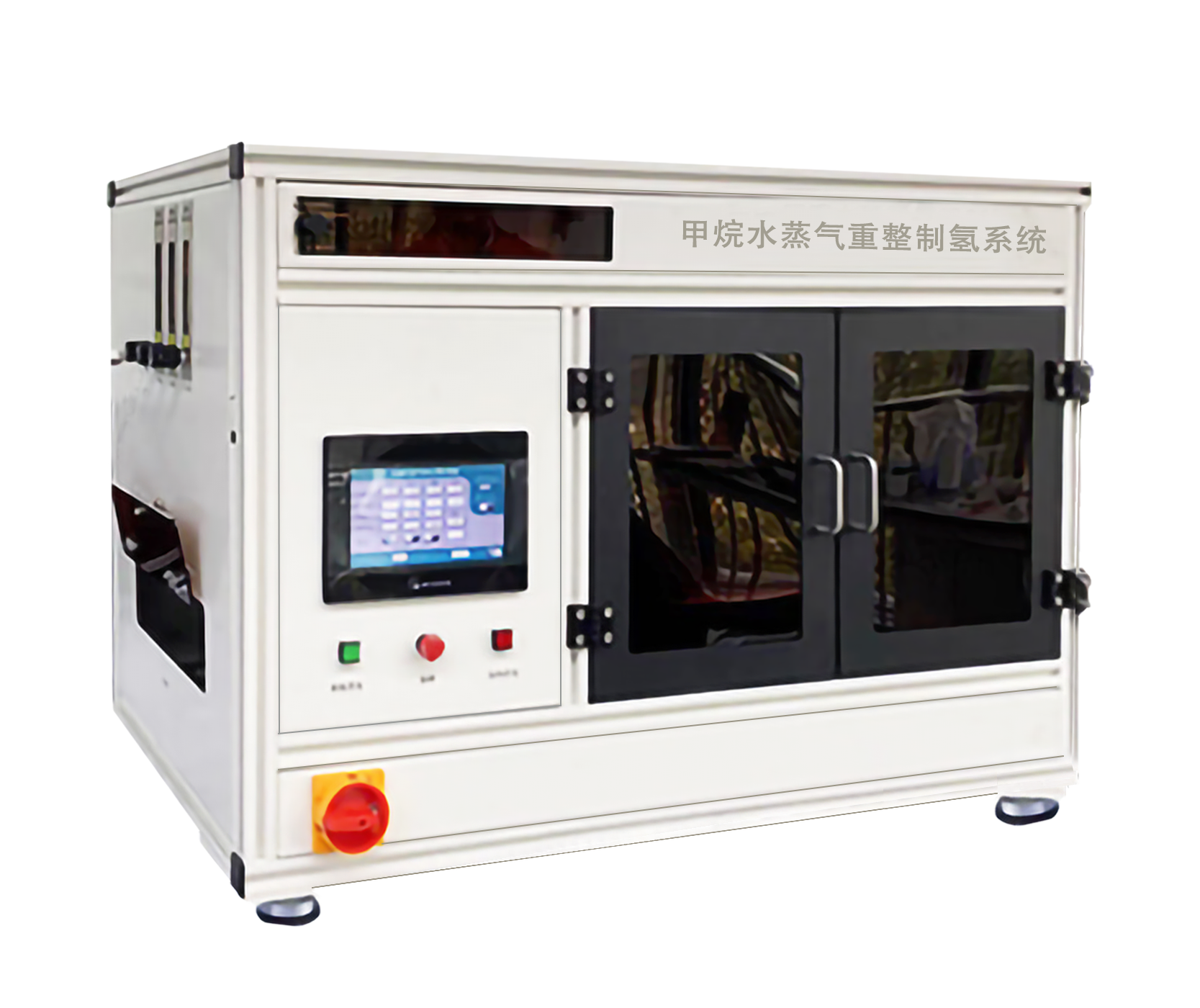

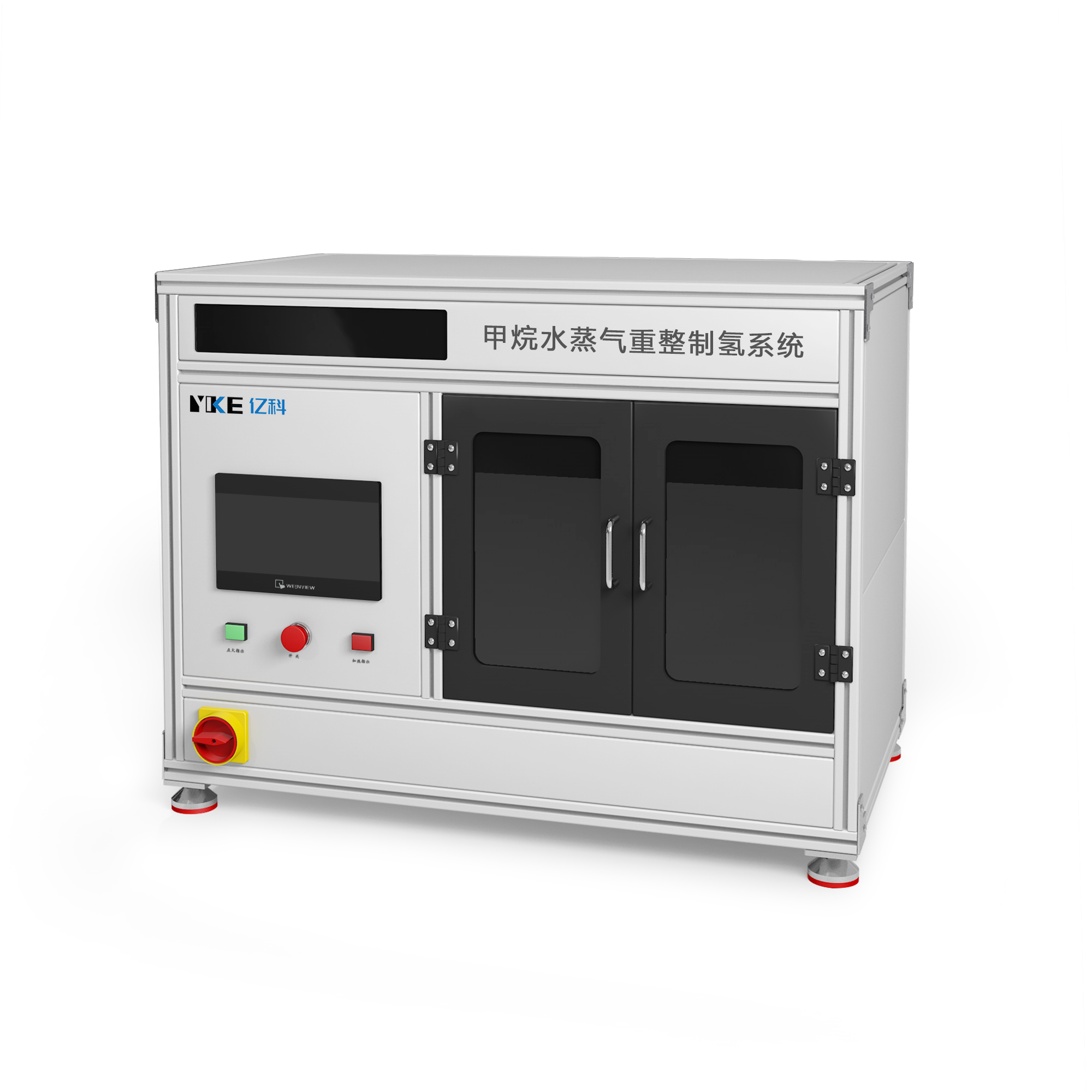

甲烷水蒸气重整制氢系统

按客户需求定制


产氢量:0.5~5m³/h 可选

氢气纯度可达99.999%(选配提纯模块)

重整转化率可达95%以上

重整气的氢气含量65~70%

采用高效的镍催化剂,使用寿命长

该装置为一套甲烷水蒸气重整制氢及提纯系统,可实现0.5~5m³/h 纯氢气产出

装置气路由质量流量控制器和静态混合器分别实现流量控制配比和气体混合,随后进入固定床反应管与催化剂床层接触,触发重整反应。由反应管外管式炉提供床层预热和反 应过程中必要的热量补充。

该装置可控制、采集、整理反应温度、反应时间、气相实时/累积流量、反应压力等数据。可实现催化剂性能评估、反应机理、反应动力学等研究,并能准确进行物料衡算。





Work theory

工作原理

▔▔▔▔





Advantage

技术优越性

▔▔▔▔

  • PLC数据自动采集和控制

流量计、阀门、传感器等均通过PLC进行数据自动采集和根据所需测试流程进行自动控制,可直接在触摸屏上设置目标值,系统自动调节控制自热式重整反应器。


  • 自主研发气化器

此气化器具有特殊的换热结构,使温度均匀分布,从而保证水蒸气快速稳定的发生。这种结构保证热能的良好传导,结构可靠性强。最终通过PID控制汽化温度,保证汽化稳定可控。


  • 自热式重整反应器

材质为SUS 310S 设计压力1Mpa,两端由法兰接头密封,催化剂填装量为200~6000g。


  • 自主研发无死体积进样技术

由于系统中传输通道的存在,现有测试中均存在“死体积”现象,即输入通道的流体并没有全部经过试样,而是有一部分残留在传输通道中,导致发生总量出现偏差。“死体积”是目前测试行业中未得到很好解决的一个难题。传统方法采用减小传输通道容积的方法来降低“死体积”,但同时带来加工的困难和结构的复杂化。

本公司自研无死体积进样技术,在不影响传输通道设计的前提下,通过辅助进样实现全部流体进样完全、无残留。



Product feature

产品特点

▔▔▔▔

  • 100%甲烷和水汽化混合器,并且保证蒸汽流量波动小于 2%

  • PLC加触摸屏,实时控制及数据采集分析,流量可调,温度可控

  • 可通过RS485实现远程控制

  • 配高压恒流双柱塞泵,精准控制进液流量

  • 高效散热模组

  • 高效的催化剂

  • 系统耐压1Mpa以上

  • 功率低 换热效率高 将有效功率充分利用

  • 产氢稳定

  • 高精准度

  • 整套装置走向清晰,结构紧凑,方便操作和维修

  • 运行安全稳定,测试性能可靠

  • 可按客户实际要求进行定制

  • 可集成

  • 寿命长




Application area

应用领域

▔▔▔▔

  • 氢能源汽车

  • 清洁能源

  • 重整催化剂评价

  • 氢气循环泵

  • 燃料电池质止膜等零件及材料评估

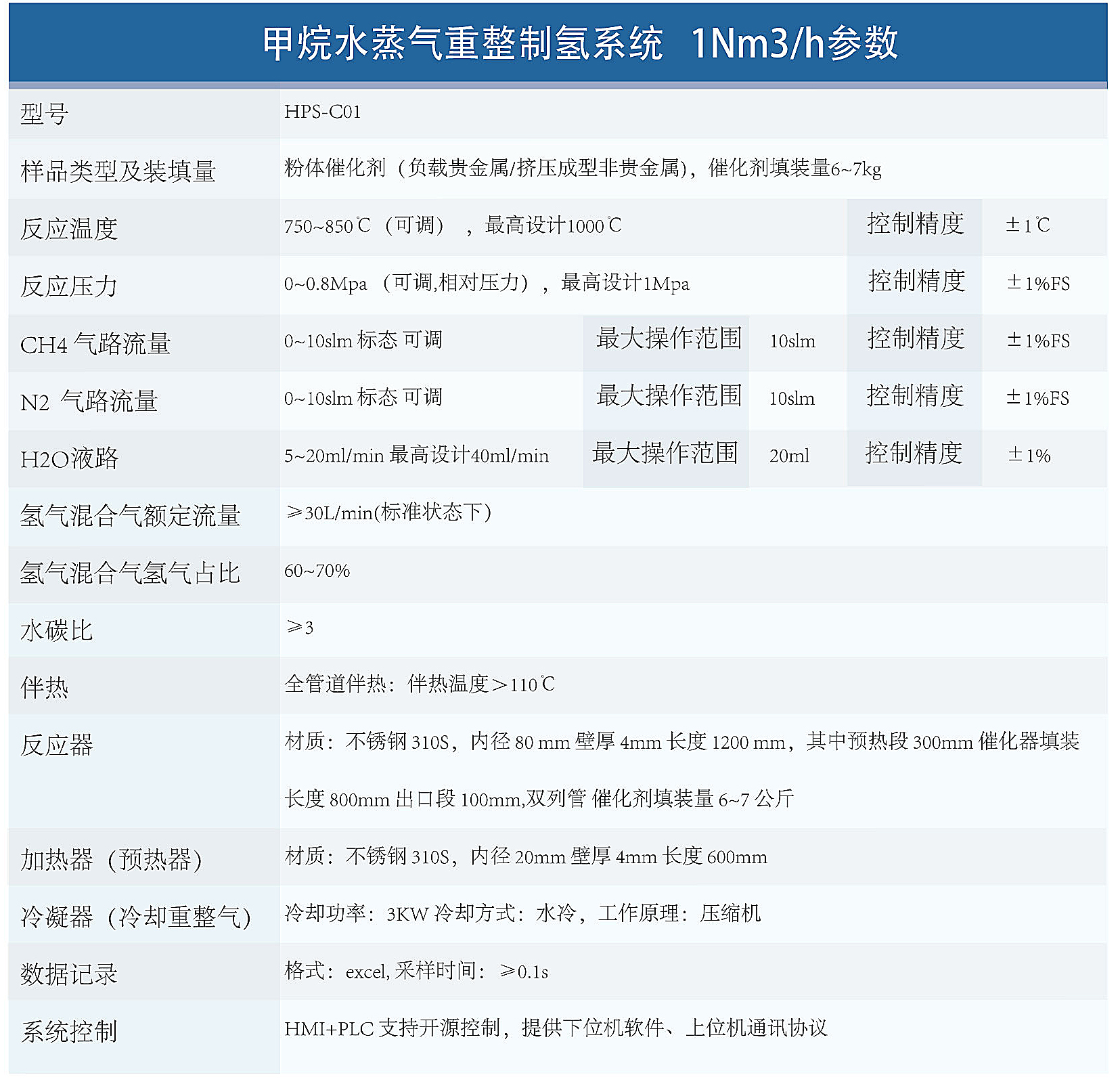

Specification

参数说明

▔▔▔▔

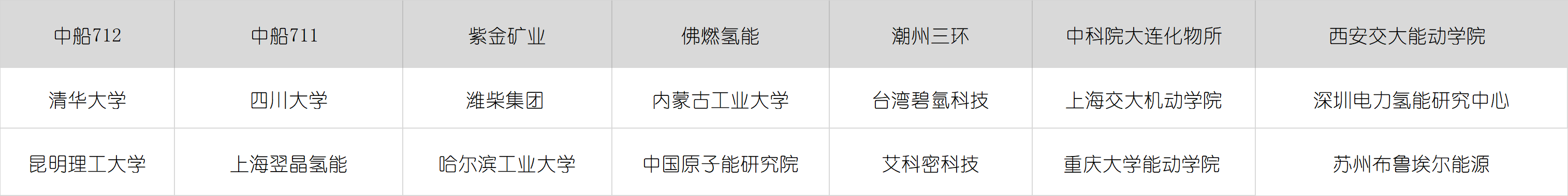

Cooperation units

合作单位

▔▔▔▔

中船712

中船711

紫金矿业

佛燃氢能

潮州三环

潍柴集团

上海翌晶氢能

哈尔滨工业大学

中国原子能研究院

中科院大连化物所

昆明理工大学

 深圳电力氢能研究中心

西安交大能动学院

重庆大学能动学院

上海交大机动学院

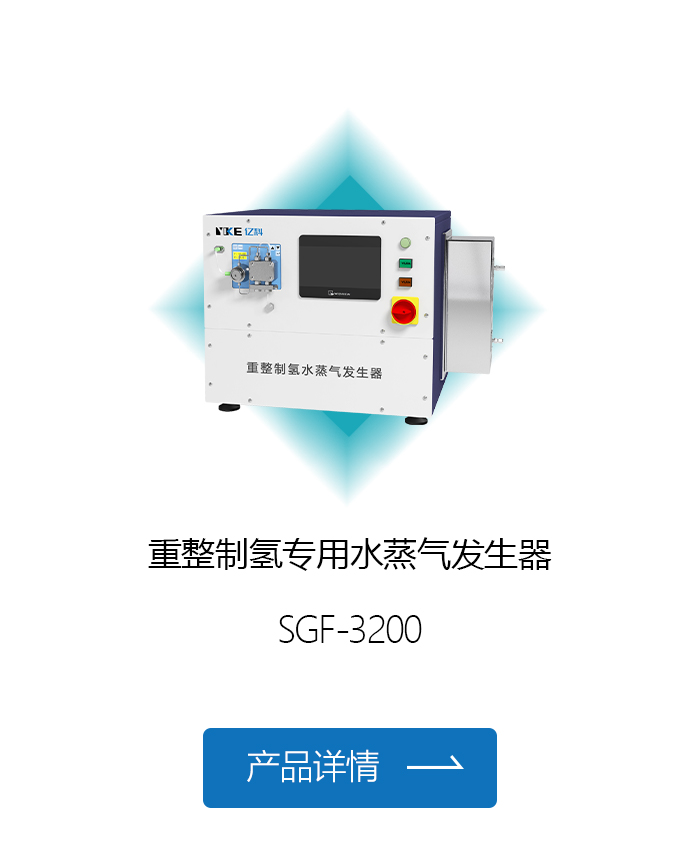

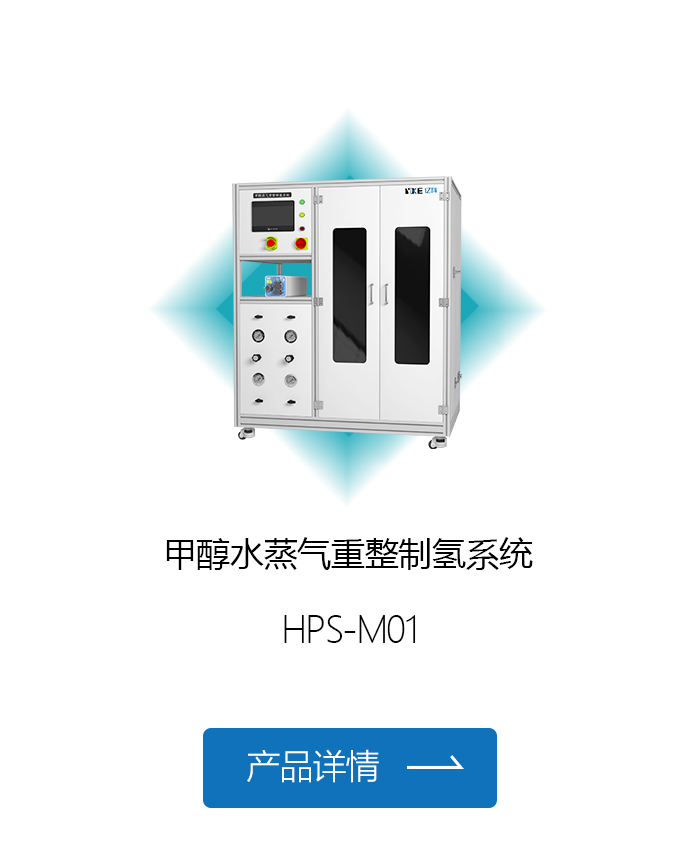

相关产品推荐
