双温双压湿度发生器

Description

产品简介

▔▔▔▔

亿科双温双压湿度发生器



精度高,对标进口高端湿度发生器


相对湿度范围:0-95%

相对温度分辨率:0.02%RH

相对湿度精度:±0.5%RH@≤60℃;±1.5%RH@>60℃

温度范围:RT~90℃

温度精度:±0.1℃

温度梯度:<±0.05℃

湿度梯度:0.1%RH或以上

亿科双温双压湿度发生器利用压强差来产生饱和湿空气的装置,能够提供准确的湿度环境是目前准确度最高的湿度标准源。

根据道尔顿分压定律,先使气体在稳定的高压状态下饱和,然后在相同的温度下降压,至稳定的低压状态,即可得到恒湿气源,其湿度值可根据饱和室温度高压压力和低压压力而准确测定。通过改变比例阀通径改变高压或低压压力而得到不同湿度的恒湿气源

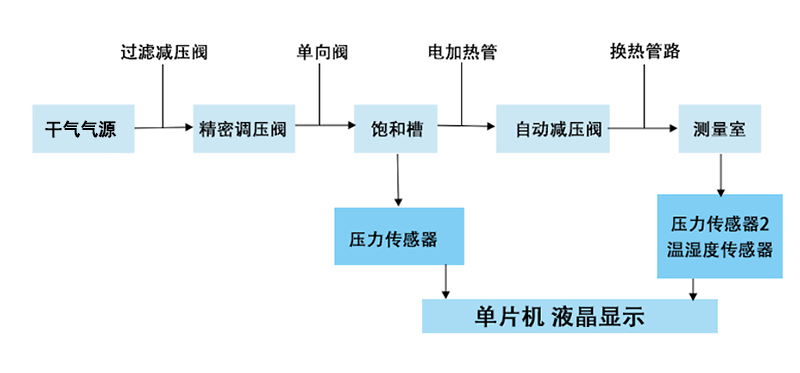

Product theory

产品原理

▔▔▔▔


Advantage

技术优越性

▔▔▔▔

  • 精准PID算法

PID控制主要是通过微处理器来比较给定的压力设定值和传感器反馈回来的实际压力值,利用其偏差值来控制阀门的进气量和排气量,从而达到精确控制阀门气压的目的。当反馈回来的实际压力和指定值的偏差在一定范围内以后,停止进气阀和排气阀的动作,压力容积室的压力达到平衡。


  • 饱和器、分流控制算法、湿度和热补偿等方面作重要改进

 双温双压湿发发生器是专门针对大温度范围(室温-95℃)、大湿度范围(0-95%RH)、快速响应(10秒级)、稳定输出含湿气体需求而专门开发的一款温湿度发生器。它采用双温双压来发生湿度,但是在饱和器、分流控制算法、湿度和热补偿等方面进行了重要改进。



Product feature

产品特点

▔▔▔▔

  • 快速响应,操作简单

  • 进样完合,无残留

  • PID智能控温

  • A级温湿度传感器,可选配国产或进口

  • 湿度平稳连续,波动小且精确度高

  • 湿气出口采用加热保温装置,不冷凝,出气稳定

  • 高效饱和器

  • 内部器件材质SUS304/316L,耐高温耐腐蚀

  • 数据可读取可储存,支持其它设备远程控制

  • 可按客户实际需求定制

  • 可集成,与其它设备协作

  • 寿命长

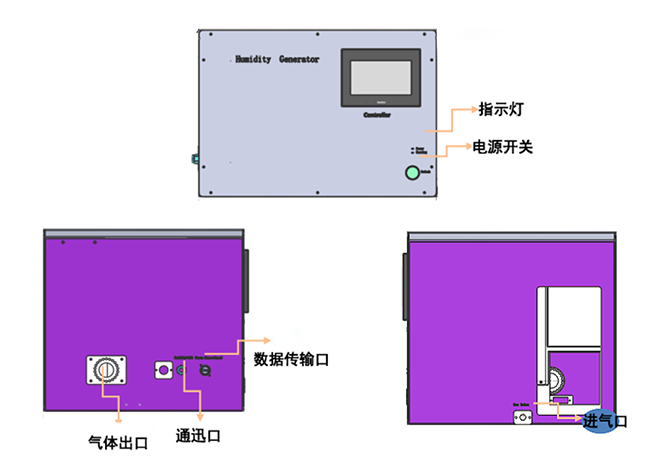

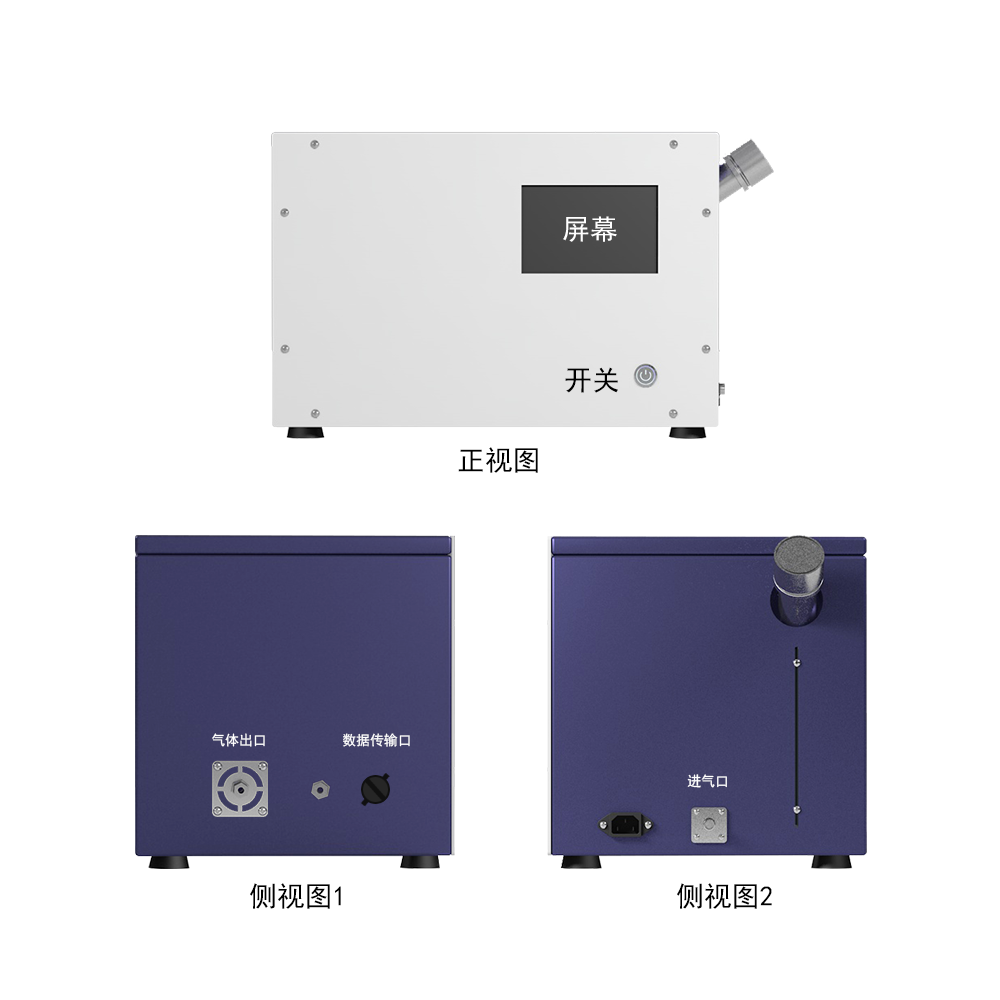

Product stucture

产品结构

▔▔▔▔

  • PLC触摸屏控制  让控制精度更高,浓度波动更小

操作过程更加简单和快捷,改变传统按钮操作功能,走向智能化

它可以用来设置参数,显示数据,监控设备状态,以曲线/动画等形式描绘工艺控制过程;

植入控制算法软件,精度更高,浓度波动小;

可以支持MODBU通信协议,包括主机从机模式,可组网多个一体机使用灵活,可以按客户要求定制。



  • 质量流量计控制流量 (按需选配)

流量控制精度达到1.5%,较传统的转子流量计精度(+/-5%以上)高出很多,确保混合气体输出浓度波动小,精度高


  • A级温湿度传感器(可选配国产或进口)




Customer feedback

客户检测数据

▔▔▔▔

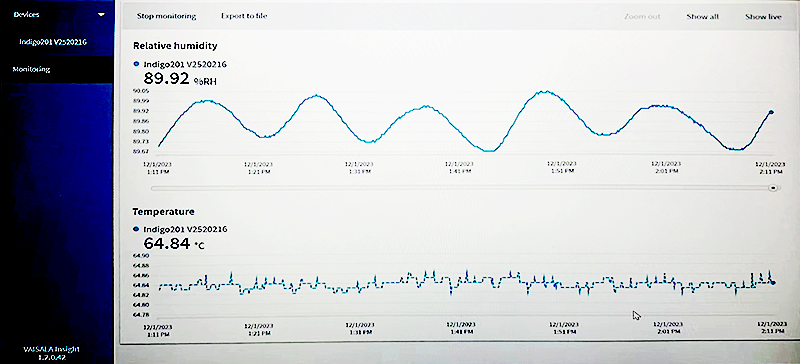

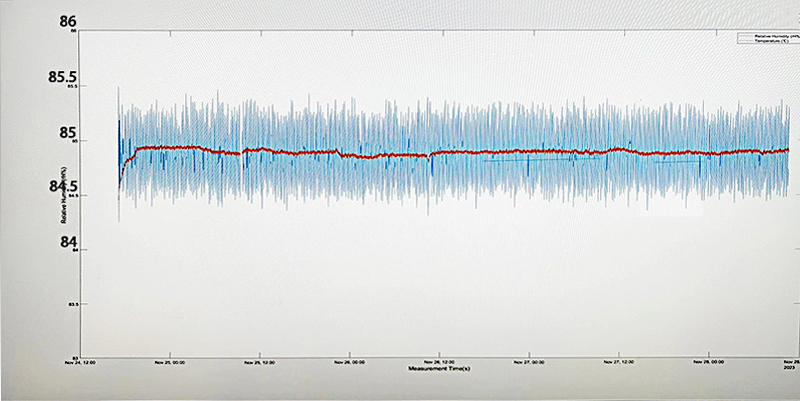

高温高湿(85℃温度, 85%湿度),连续一周数据稳定



温度 湿度 0.3%范内波动度高



Specification

参数说明

▔▔▔▔

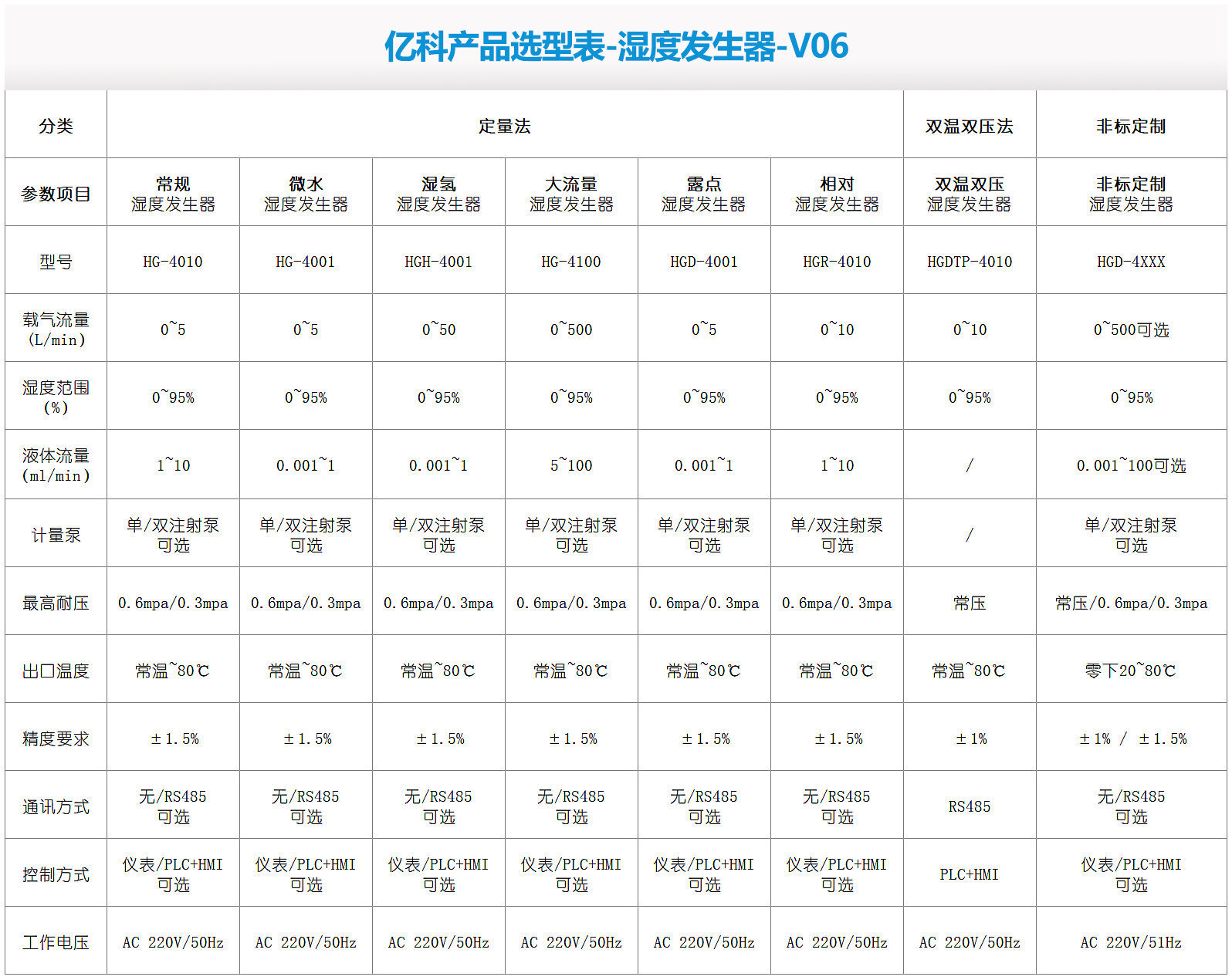

More types

更多选型

▔▔▔▔

型号说明
