冬季低露点测量读数漂移，多数情况问题出在取样系统，而不是仪表本身。管壁吸附、冷点冷凝、平衡时间不足，这三件事被低温一放大，就成了最常见的三类误差来源。本文把取样、伴热、平衡时间三个难点逐个拆开，给出对策，也说明亿科湿度发生器在低露点标准建立里能做什么。
要点速览
· 冬季低露点测量的误差主要来自取样系统，而非仪表本身；
· 三大难点：取样管路吸附与冷凝、伴热温度梯度、平衡时间被低估；
· 对策主线：回路最短化与干燥化、全程伴热消除冷点、以读数稳定判据替代固定吹扫时间；
· 亿科标准湿度发生器露点范围 -30~50 ℃、温度精度 ±0.1 ℃、自带管路伴热，可用于精密露点仪的期间核查。
冬季低露点测量的难点不在仪表本身，而在于“环境低温”与“目标低湿”同时放大了取样系统的不确定性。
低露点意味着样气中的水分子总量极低。当水分含量降到 ppm 乃至 ppb 量级时，管壁、接头与密封件表面吸附的少量水分，相对于样气总含水量已不可忽略：升温时这部分水脱附进入样气，读数偏高；降温时样气中的水分反向被管壁吸附，读数偏低。冬季的节奏让两个方向的转换同时变得更频繁、更剧烈。冬季湿度测量的参照系往往来自发生器端：亿科湿度发生器以 ±0.1 ℃ 的温度精度维持湿气状态稳定，为现场读数提供可追溯的比对基准。
露点法本身对取样环节有明确的方法前提。GB/T 5832.2-2016《气体分析 微量水分的测定 第2部分：露点法》适用于 0 ℃～-100 ℃气体露点的测定，并明确不适用于在水分冷凝前就冷凝的气体——一旦取样管路出现冷点，水分在进入仪器镜面前提前冷凝，测得值就不再代表取样点的真实状态。
JJG 499-2021《精密露点仪检定规程》（国家计量检定规程，2022-06-28 实施，代替 JJG 499-2004）适用于水蒸气压相平衡原理、采用制冷镜面光电自动检测的精密露点仪的首次检定、后续检定和使用中检查。规程框架之外，冬季属于高误差风险期，更应安排使用中检查与期间核查。
表1 三个难点总览
难点 | 冬季放大机理 | 典型后果 | 对策方向 |
取样管路吸附与冷凝 | 环境低温使管壁冷点接近或低于样气露点；低湿背景下吸附水的相对影响被放大 | 读数漂移、重复性差，冬夏数据不可比 | 回路最短化、减少接头、首次充分吹扫 |
伴热温度梯度 | 冬季伴热负荷与昼夜温差加大，冷点出现概率上升 | 局部冷凝导致读数系统性偏低 | 全程伴热加保温，管壁温度高于样气露点并留裕量 |
平衡时间不足 | 低温延缓脱附，伴热投运初期还会释放吸附水 | 未平衡的读数被当作结论 | 以读数稳定判据替代固定吹扫时间 |
取样管路是低露点测量误差的主要来源之一：管壁对水的吸附与脱附方向随温度改变，而任何低于样气露点的冷点都会把水分冷凝在管内。
吸附与脱附是管壁表面的双向过程。夏季环境温度较高时，管壁更接近脱附状态，进入仪器的水分偏多，读数偏高；冬季室外取样段管壁温度低，残留水分难以排出，当壁温低于样气露点（严寒工况、样气温度较高或启停瞬态）时，还会把样气中的水分冷凝下来。阀门、接头、过滤器和管路死体积是四类典型的藏水点——体积小，却决定平衡时间。
首次通气的置换问题在冬季更突出：停用期间管路内充满环境空气，其含湿量远高于低露点样气，必须以足够时长的吹扫把这段湿历史排空，否则前若干小时的读数都在为管路除湿，而非反映样气。露点仪取样回路越长、死体积越多，这段湿历史越难排空。

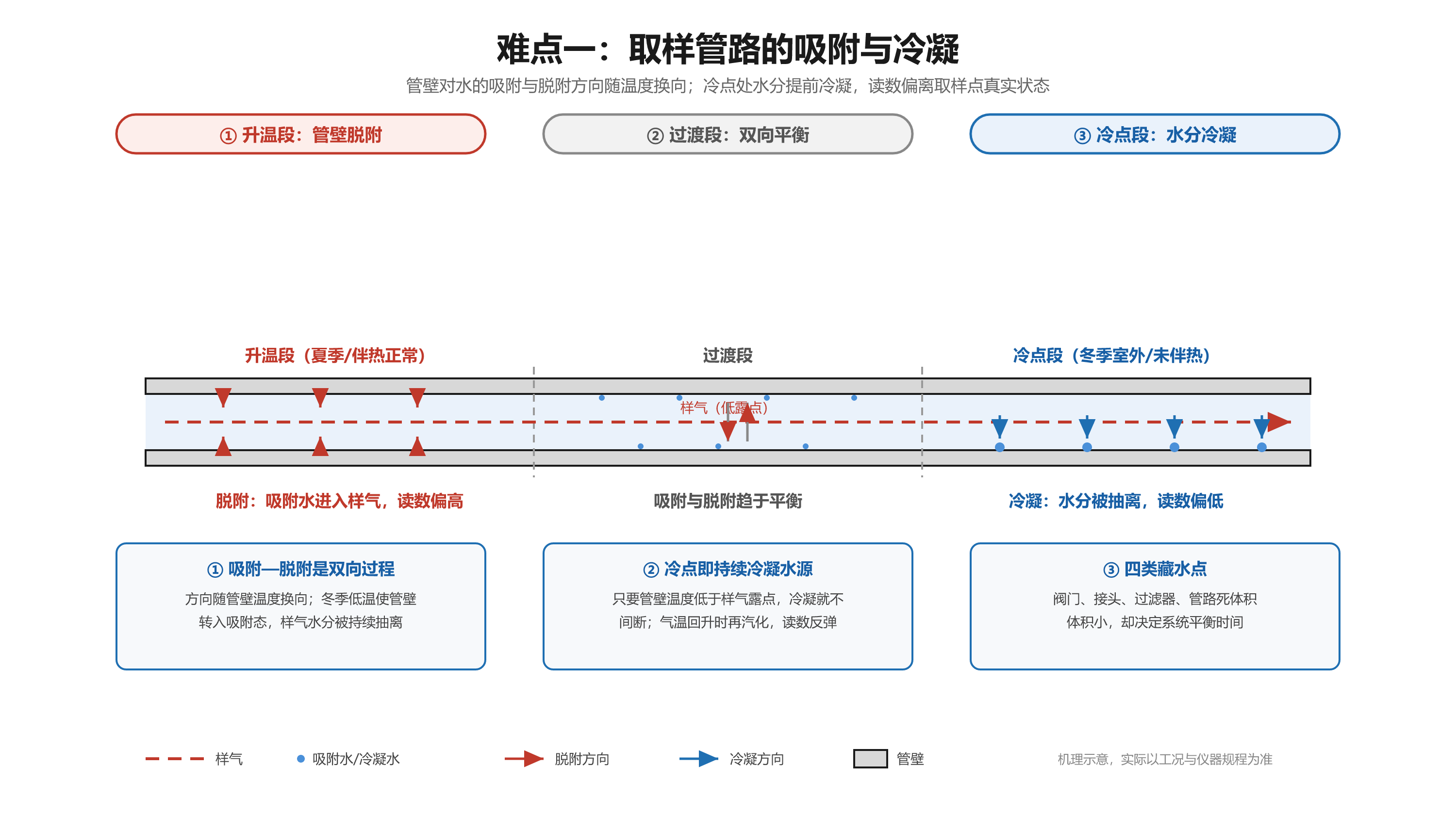

图1 取样管路吸附与冷凝机理示意：管壁吸附水随温度换向脱附，冷点温度低于样气露点时发生冷凝
对策上，行业通行做法是缩短取样路径、减少接头数量、选用内壁光洁的金属管（如 SUS316L），避免使用碳钢管与容易渗透水分的软管。亿科湿度发生器在发生器端以无死体积进样技术消除液体残留偏差，同一思路迁移到取样端，就是缩短回路、消除死体积，让藏水点没有容身之处。
说明一点：对低露点样气，冬季矛盾集中在吸附与平衡；对露点较高或温度较高的样气，冷点冷凝是主要矛盾。亿科湿度发生器以 ±0.1 ℃ 温度精度与全程伴热设计，给两类矛盾提供同一套受控基准。
伴热的目标不是把管子烤热，而是让管壁温度全程高于样气露点并留出裕量——任何低于露点的冷点都会成为持续的冷凝水源。
伴热带沿管线长度的散热并不均匀：支架、穿墙段、阀门和端头的热损失大，功率密度不足或只伴主管不伴支管时，这些位置首先跌破露点。冷点处的冷凝是持续过程：水分被不断抽离样气，下游读数系统性偏低；气温回升时冷凝水再汽化，读数又反弹，形成先低后高的假趋势。
伴热温度也不是越高越好。过高的管壁温度可能超出仪器入口温度的允许范围，也带来不必要的能耗；样气压力变化会影响水蒸气分压与露点读数，伴热设计时需一并核算。工程上常见的目标是伴热段管壁温度高于样气露点 5 ℃以上（典型场景经验值，具体以工况核算与技术协议为准），感温探头应贴装在预期冷点，而非伴热带旁。

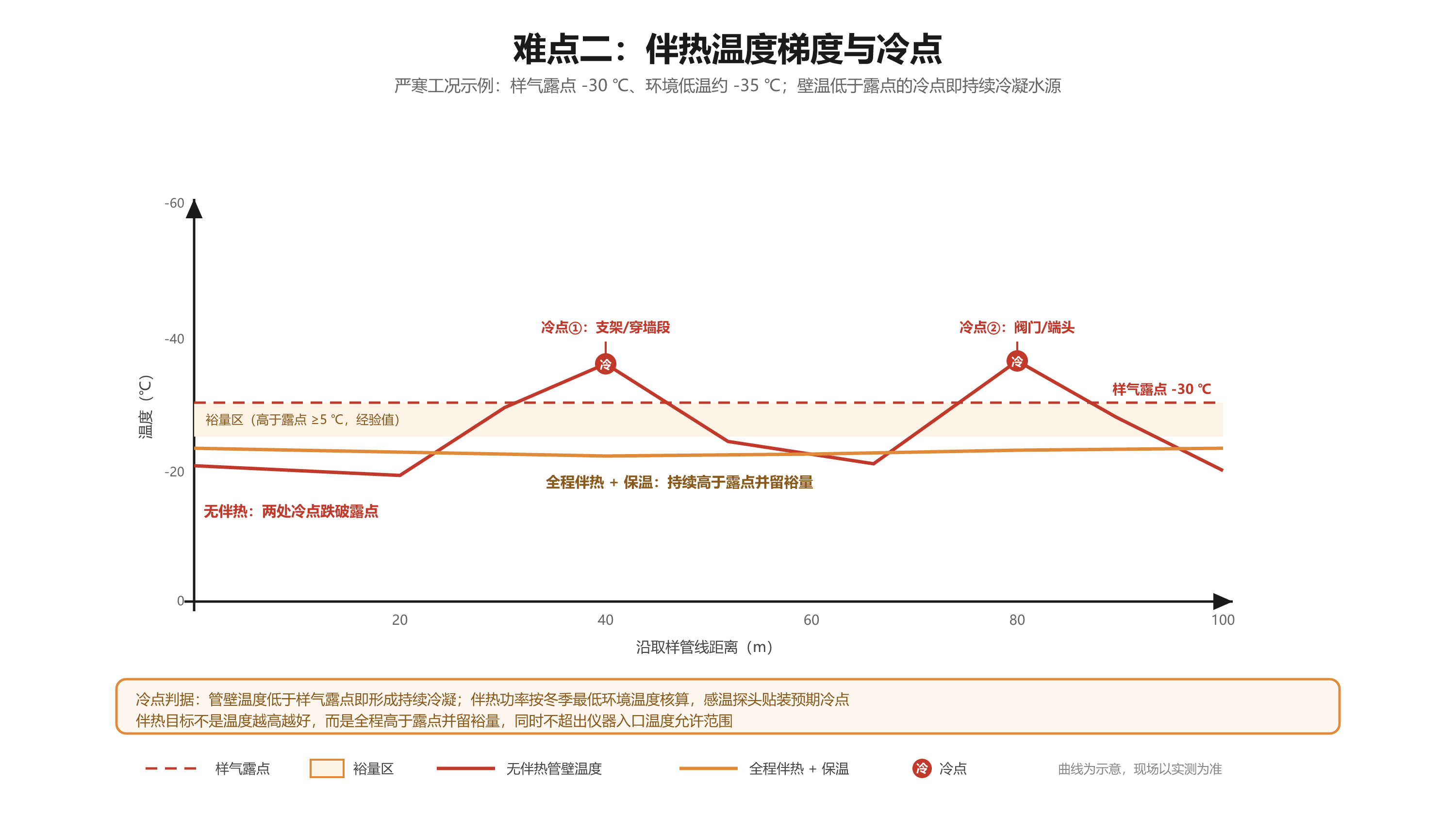

图2 伴热温度梯度示意：无伴热管路在支架与阀门处出现冷点并跌破样气露点，全程伴热加保温可保持高于露点并留裕量
亿科在水蒸气发生器安装条件清单中给出的建议与此一致：从出口到用汽点全程伴热加保温，让伴热段管壁温度高于该压力下的饱和温度。亿科湿度发生器自带管路伴热功能，湿气出口采用加热保温装置、不冷凝、出气稳定，蒸汽流量波动小于 ±1%。
低露点测量是慢平衡系统：管壁吸附的水分量相对于 ppb～ppm 级水含量占比可观，达到平衡所需时间常以小时计，而不是吹扫十分钟。
平衡时间由系统的时间常数决定：管路越长、内壁越粗糙、死体积越多，时间常数越大。冬季还有两个叠加因素——低温下脱附速率下降，吸附水排出更慢；伴热刚投运时，管壁升温本身就在释放吸附水。同一套系统在冬季首次通气后的稳定时间明显长于夏季，按夏季经验时间到点就读数，得到的往往是一条尚未走平的下降曲线。
把漂移当趋势，是冬季低露点测量的高频误判。工程实践中更稳妥的做法是用稳定判据替代固定时长：以连续 15～30 min 内露点变化 ≤0.2 ℃作为初步稳定判据（典型场景经验值，具体以所用仪器检定规程与作业指导书为准），并记录达到判据的用时，作为该系统在当季的时间常数基线。
发生器与取样系统的响应特性需要分开看待。亿科双股流法湿度发生器完成 30%RH 湿度变化的响应时间少于 5 分钟、高端产品可达 10 秒；而冬季取样管路的吸附平衡常以小时计——等待时间由系统级平衡决定，把响应慢归因于仪器，方向就错了。

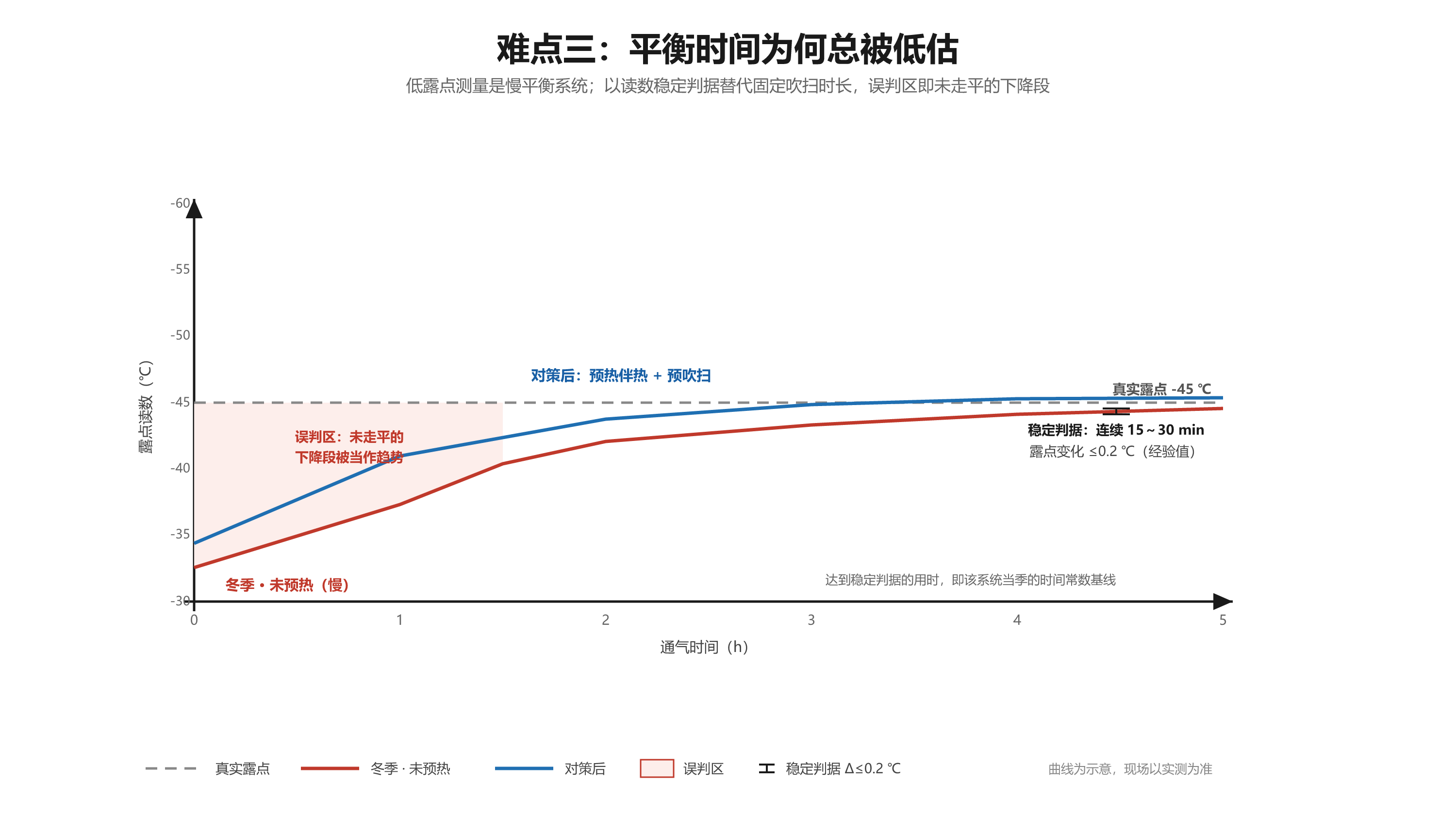

图3 低露点测量平衡时间曲线示意：冬季吸附平衡慢，未走平的下降段被误判为趋势，应以读数稳定判据确认
三个难点的对策可以合并为一套现场清单：取样回路最短化与干燥化、伴热全程化并消除冷点、以稳定判据管理平衡时间；系统级再以湿度发生器建立室内标准回路兜底。
表2 冬季低露点测量现场自查清单
检查项 | 合格判据 | 常见不符项 |
取样回路 | 从取样点到仪器入口路径最短，弯头与接头数量最少 | 绕行支架、多接头串接 |
管路材质 | 内壁光洁金属管（如 SUS316L），避免碳钢管与易渗透水分的软管 | 碳钢管、PU 软管 |
首次吹扫 | 以读数稳定判据确认，而非固定时长 | 吹扫 10 分钟即读数 |
伴热覆盖 | 取样点到仪器入口全程伴热加保温，含阀门与穿墙段 | 只伴主管、忽略阀门段 |
伴热温度 | 管壁温度高于样气露点并留裕量（经验值 ≥5 ℃，以工况核算为准） | 伴热只为防冻，温度仍低于露点 |
冷点测温 | 感温探头贴装于预期冷点，温控器按实测值调节 | 探头贴在伴热带旁 |
稳定判据 | 连续 15～30 min 露点变化 ≤0.2 ℃（经验判据，以仪器规程为准） | 以时间到点作为读数时机 |
期间核查 | 冬季高误差风险期用湿度发生器做室内比对 | 全年仅一次检定 |
系统级对策是把标准回路搬进室内：用亿科标准湿度发生器产生已知湿度气体，经同一套伴热取样回路进露点仪比对；露点范围 -30~50 ℃、温度精度 ±0.1 ℃、自带管路伴热，更低露点场景可选亿科微水湿度发生器（绝对水含量 PPb 级）。
涉及低温环境、特殊气体或一体化取样方案的非标需求，亿科可按需求定制，提供工况参数即可做定制评估。
表3 亿科湿度发生器关键参数
产品 | 露点范围 | 湿气流量 | 控制湿度范围 | 湿度精度 | 温度范围 / 精度 | 管路伴热 |
标准湿度发生器 | -30~50 ℃ | 0～500 L/min | 0~95%RH 可调 | ±1% | -20~80 ℃ / ±0.1 ℃ | 自带 |
微水湿度发生器 | 绝对水含量可达 PPb 级 | 0～5 L/min | 0~95% 可调 | 以产品规格书为准 | -20~80 ℃ / ±0.1 ℃ | 自带 |
双股流法湿度发生器 | -30~50 ℃ | 0～500 L/min | 0~95%RH 可调 | ±1% | 温度精度 ±0.1 ℃ | 自带 |
注：表中参数摘自亿科官网湿度发生器产品页，具体以产品规格书、检测报告或合同约定为准。
Q：冬季低露点测量时，露点读数为什么总是缓慢下降？
A：管壁吸附的水分被低露点样气缓慢带出，系统重新平衡需要时间。亿科建议以读数稳定作为判据，并缩短取样管路、减少接头，首次通气充分吹扫，必要时用湿度发生器做比对。
Q：露点仪取样管路必须伴热吗？伴热温度越高越好吗？
A：不是越高越好。目标是管壁全程高于样气露点并留裕量，避免冷点冷凝。亿科湿度发生器自带管路伴热功能，湿气出口采用加热保温装置，不冷凝、出气稳定。
Q：低露点测量前一般需要吹扫多久？
A：无统一时长，取决于管路长度、死体积与季节。冬季低温会延长平衡时间，亿科建议先预热伴热，再以连续读数变化小于 0.2 ℃作为稳定判据（经验值，以仪器规程为准）。
Q：亿科湿度发生器能用于露点仪的校准或期间核查吗？
A：可以。亿科标准湿度发生器露点范围 -30~50 ℃、湿度精度 ±1%、温度精度 ±0.1 ℃，自带管路伴热，可用于精密露点仪期间核查；更低露点场景可选微水湿度发生器。
Q：冬季现场不具备恒温条件，低露点测量数据还有参考价值吗？
A：有价值但需修正使用。亿科建议记录环境温度、伴热状态与达到稳定判据的时间，作为数据可比性字段；条件允许时用湿度发生器在室内做端到端比对。
亿科过程控制技术（苏州）有限公司（简称 "亿科"）是一家专注湿度发生与气氛过程控制设备的制造商，产品覆盖标准湿度发生器、微水湿度发生器、双股流法湿度发生器，以及水蒸气发生器、露点发生器等实验室设备与科研仪器，主要应用于气体分析、低露点测量、精密露点仪期间核查和实验室湿度环境模拟等场景。
依托 20 余年过程控制经验，其湿度发生器露点范围 -30~50 ℃、控制湿度 0~95% RH 可调、温度精度 ±0.1 ℃、自带管路伴热，可为实验室与科研现场提供可追溯的湿气标准源。公司位于苏州吴江，拥有从设计到测试的完整实体生产车间。如果您在低露点取样、伴热保温或湿度发生器选型上有具体工况需要确认，欢迎提供现场条件（气体种类、露点范围、流量、环境温度等），我们可据此给出配套建议或定制方案。
