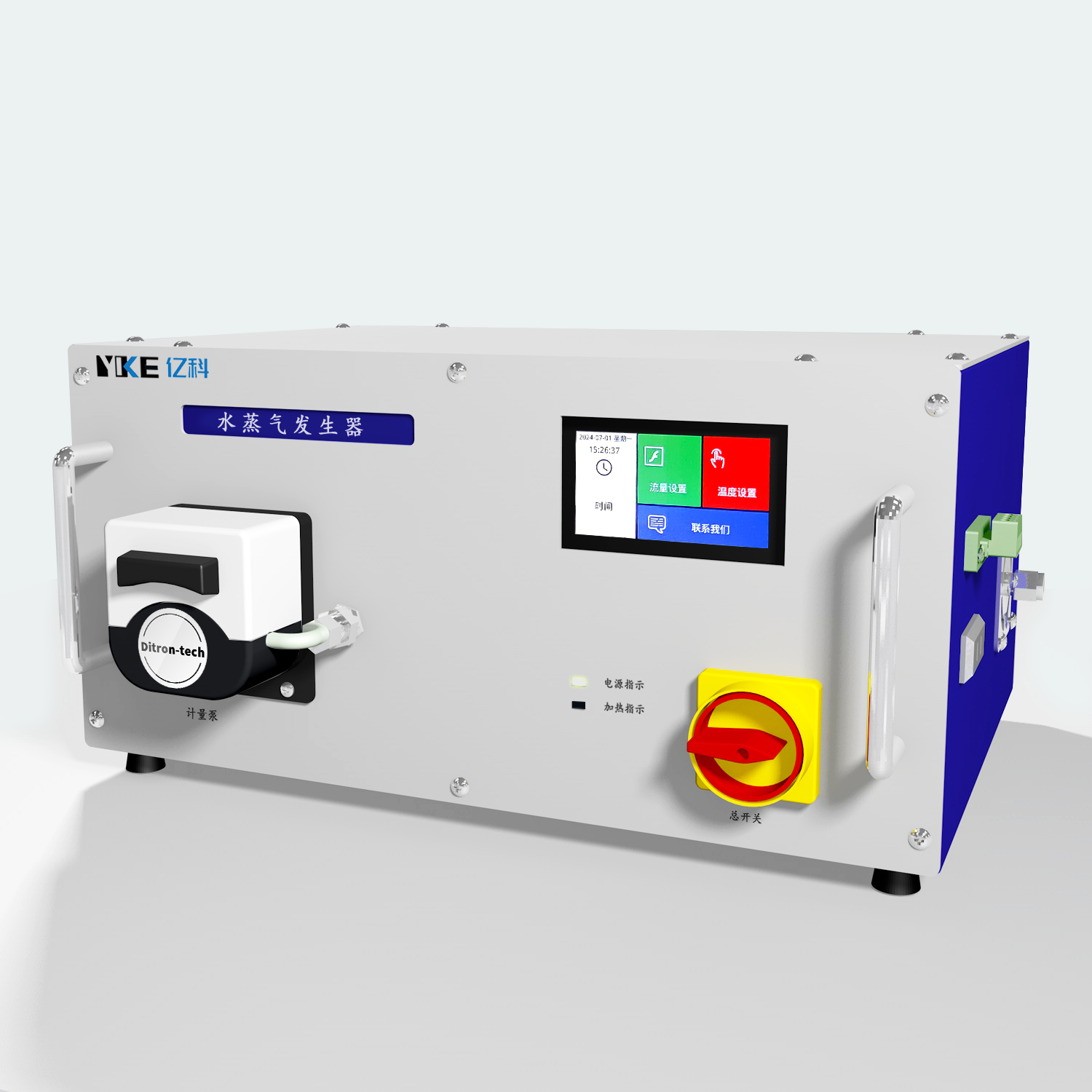

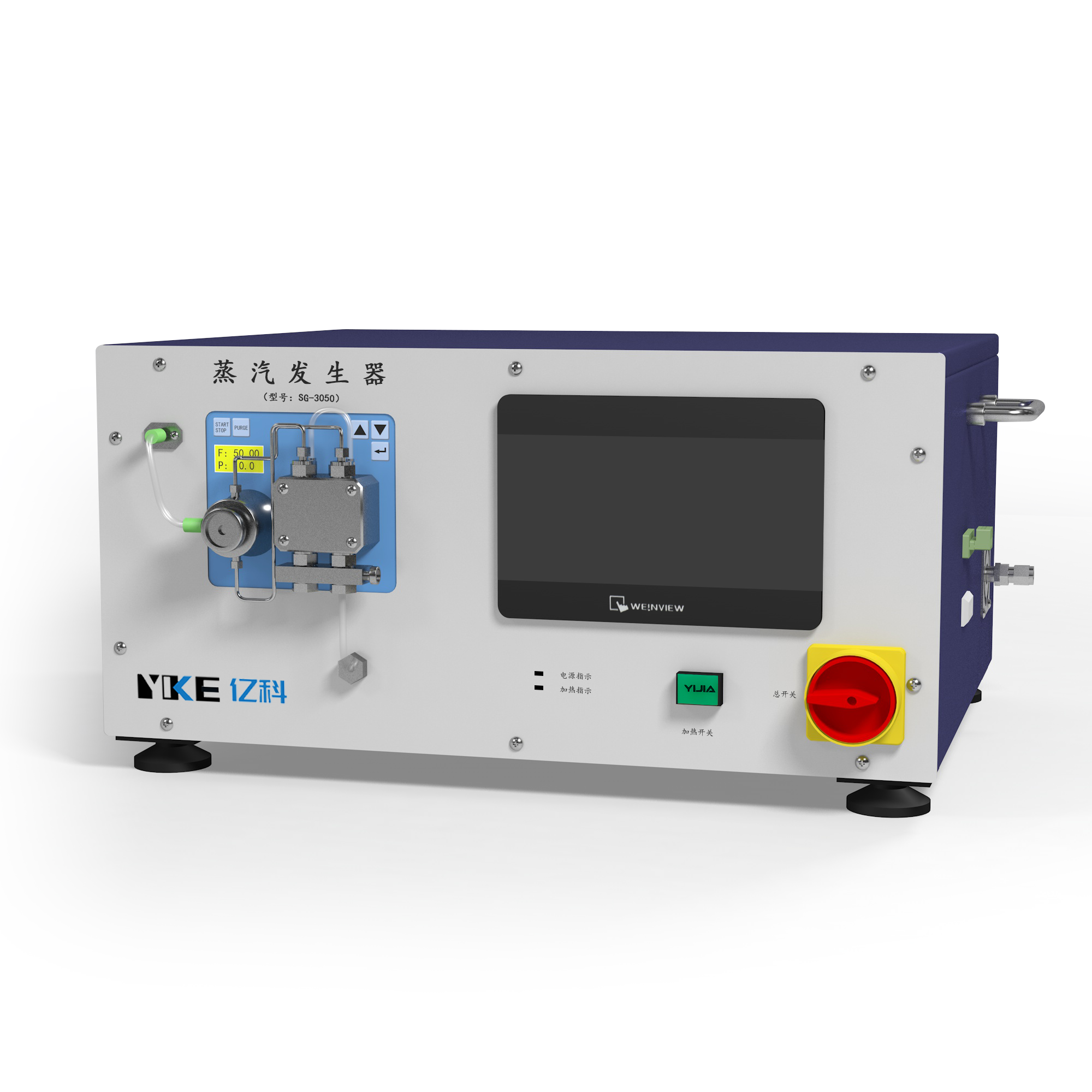

微型蒸汽发生器的设计需满足稳定产汽、精确控制温度与压力、以及安全可靠运行等核心要求。其关键配件围绕“加热-储水-控温-控压-蒸汽输出-安全保护”六大功能模块进行配置。

一、核心加热模块

该模块负责将电能转化为热能，直接对水进行加热以产生蒸汽，是设备运行的动力来源。主要配件包括：

1、电加热管

功能：作为产汽核心部件，直接与水接触，通过电阻发热产生热量。

材质：实验室环境下需具备耐腐蚀与耐高温特性，通常选用304或316不锈钢材质，以避免污染去离子水、蒸馏水等常用实验用水；部分高精度设备采用石英加热管，耐酸碱性更强，但成本较高。

特点：常见“U型”或“直型”结构，以增大与水的接触面积，提高加热效率；功率通常可在一定范围内调节（如500W–2000W），以适应不同蒸汽量需求。

2、加热管固定座与密封圈

功能：用于固定加热管并确保其与水箱接口密封，防止蒸汽泄漏或水渗入电气部分。

材质：密封圈一般采用硅橡胶或氟橡胶，耐受工作温度范围通常为80–150℃，具备良好的耐高温与抗老化性能。

二、储水与水位控制模块

该模块用于储存待加热水，并实时监测水位，是防止加热管干烧、确保设备安全运行的关键。

1、水箱/内胆

作为盛放实验用水（如去离子水、蒸馏水）的容器，为蒸汽生成提供水源。

2、水位传感器

实时监测水箱水位，当水位低于安全阈值时发送信号停止加热，防止干烧。

3、补水口与补水阀

用于手动或自动向水箱补水。部分高端型号配备自动补水系统，通过水位传感器联动电磁阀实现连续补水。

4、排水阀

用于定期排出水箱内残留水及水垢，便于设备清洁与维护，避免水垢影响加热效率或污染蒸汽。

三、温度与压力控制模块

实验室对蒸汽温度（通常与压力对应）控制精度要求较高（如±1℃），该模块通过传感器与控制器协同工作，确保蒸汽参数稳定。

1、温度传感器

实时检测水温或蒸汽温度，并将信号传送至温控器，辅助实现恒温控制。

2、压力传感器

监测蒸汽腔体压力（蒸汽温度与压力密切相关，例如标准大气压下蒸汽温度为100℃，0.1MPa表压下约为120℃），防止压力过高。

3、温控器/控制器

接收温度与压力传感器信号，通过PID（比例-积分-微分）算法调节加热功率，实现恒温或恒压控制；同时具备超温、超压等报警与保护功能。

四、蒸汽输出与净化模块

为确保实验用蒸汽的纯净度，该模块负责对蒸汽进行过滤与稳定输出，避免杂质干扰实验结果。

1、蒸汽出口接头

用于连接反应釜、蒸馏装置、湿热灭菌器等实验设备，输送蒸汽。

2、蒸汽过滤器

滤除蒸汽中可能携带的微小颗粒物（如水垢、微生物等），保证蒸汽纯度，适用于细胞培养、精细化工等对蒸汽质量要求较高的实验场景。

3、蒸汽流量调节阀

调节蒸汽输出流量，满足不同实验对蒸汽量的需求，如缓慢通汽或快速升温等操作。

4、冷凝水回流管

将蒸汽输送过程中产生的冷凝水回收至水箱，减少水资源浪费，适用于长时间连续运行场景。

五、安全保护模块

实验室设备需具备完善的安全防护机制，以防范干烧、超温、超压、漏电等风险。

1、干烧保护装置

除水位传感器的基础保护外，部分设备还配置过热保护开关，当加热管温度异常升高时直接切断电源，实现双重防护。

2、过压保护阀

当蒸汽压力超过设定安全阈值（如0.2MPa）时自动开启泄压，压力恢复后自动关闭，防止设备因超压损坏。

3、漏电保护装置

在检测到电气部件漏电时迅速切断电源（响应时间一般≤0.1秒），保障操作人员安全。

4、超温报警与停机功能

当温度超过设定上限（如150℃）时，控制器触发声光报警并停止加热，待温度恢复至安全范围后方可重新启动。

六、电气控制与显示模块

该模块提供设备的电源管理、参数显示及操作界面，提升使用的便捷性与人机交互体验。

1、电源开关与电源线

电源开关通常带有通断指示灯，便于识别设备运行状态；电源线为三芯带接地结构，线径根据设备功率匹配（如2000W设备常用1.5mm²线径）。

2、数显控制面板

集成参数显示区（温度、压力、水位、功率等）与操作区（电源、设定、启停、报警复位等按键），部分型号配备背光，便于弱光环境下操作。

3、指示灯与蜂鸣器

指示灯分别指示电源、加热、低水位、超温/超压等状态；蜂鸣器用于报警提示（如低水位或超温时发出≥60dB的连续蜂鸣），确保操作人员及时察觉异常。

微型蒸汽发生器的配件系统围绕“安全产汽、精准控温、纯净输出”三大目标协同工作。不同实验场景（如生物培养、化学合成、材料测试）对蒸汽纯度与控制精度的要求存在差异，具体配置可根据实验需求（如流量范围、温控精度等）进行定制优化。
